Les stencils (pochoirs)

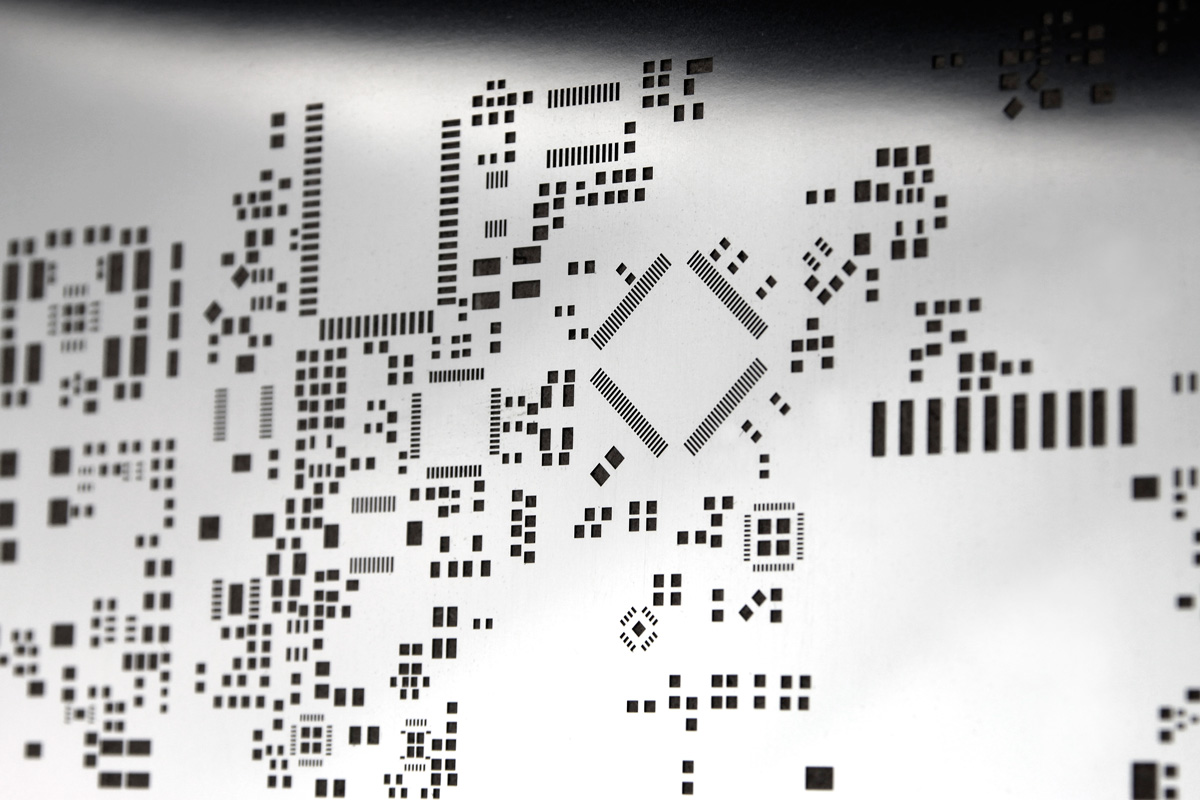

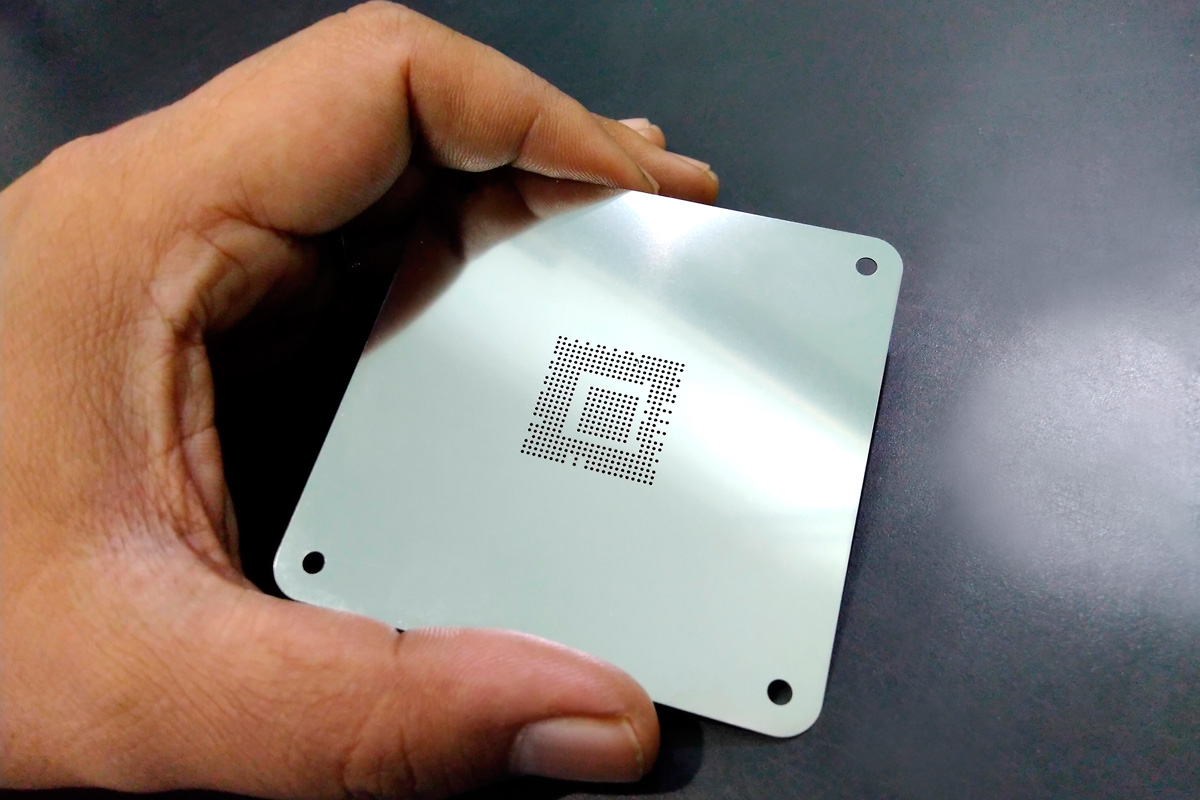

Un stencil est une feuille métallique dans laquelle est découpé l’emplacement des plages d’accueil, les zones conductrices du circuit imprimé.

Pour tous vos circuits imprimés qui comportent des composants CMS, nous sommes à même de vous proposer des stencils (pochoirs).

Ci-dessous, les différentes épaisseurs de pochoirs avec ou sans bordure que nous vous proposons.

• Epaisseur de nos pochoirs : 80 µm, 100 µm, 120 µm, 150 µm, 180 µm.
• Matériau utilisé : acier inoxydable (SUS304).
• Traitement : électro-polissage.
• Précision : 5 µm.
• Dimension : selon fichier de pâte à braser client.
• Délai de réalisation : 24 à 48 heures.




Nous fabriquons les pochoirs selon le besoin de notre client.

Généralement, si un circuit a des composants CMS sur les 2 côtés, il y a 2 fichiers de pâte à braser soit un pour la face top et un pour la face bottom, le client les fera sur un seul pochoir.

Concernant les épaisseurs de pochoir, nous prenons principalement en compte les espaces entre les pads. Par exemple un espace entre 2 pads de circuit intégré de moins de 500 µm, nous utiliserons un pochoir plus fin comme 100 µm ou 80 µm. La plus grande majorité de nos pochoirs utilisent une épaisseur standard de 120 µm.

stencils-image
